1.示波器的两个按钮

自动：自动设置功能调整各种控制值，产生适合观察的输入信号显示。运行/停止移动/停止：示波器正在收集触发信息/示波器已停止收集波形数据。

2.数字示波器信号显示控制

水平控制按钮操作：水平菜单，改变水平刻度和波形位置。屏幕水平方向的中心是波形的时间参考点。调整位置按钮，波形向左和向右移动。

垂直控制按钮操作：显示波形，调整垂直比例和位置，设置输入参数。每个通道都需要独立调整。通过调整位置按钮，可以上下移动波形。

3.示波器触发模式

示波器的“触发”是使示波器的扫描与观察到的信号同步，从而显示稳定的波形。示波器有三种基本触发模式：自动模式、正常模式/正常模式和单一模式。

在自动模式下，无论是否满足触发条件，示波器都会产生扫描，并且可以在屏幕上看到变化的扫描线，这是该模式的特点。在NORMal模式/normal模式(normal)下，示波器仅在满足触发条件时扫描，如果没有触发，则不扫描。一旦产生并完成“单模式”扫描，示波器的扫描系统进入静止状态，即使以后有信号满足触发条件，也不进行扫描。

扩展知识：

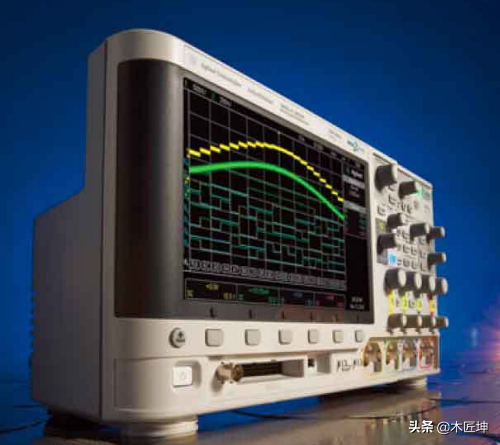

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
